Замена переднего ступичного подшипника Лада Приора своими руками

Вступление

Замена ступичного подшипника на ВАЗ Приора не является сложным процессом, но чтобы правильно провести работы и не испортить новый подшипник, необходимо воспользоваться несколькими советами, которые будут приведены в статье. Подшипник ступицы является основной частью рулевого управления автомобиля. Довольно часто выход его из строя сулит шумом и различного рода вибрациями.

Где находится подшипник

Устанавливается подшипник ступицы на поворотном кулаке. К данному кулаку крепиться стойка амортизатора и шаровая опора.В кулаке имеется отверстие в которое собственно и устанавливается подшипник. Замена подшипника производится по средствам демонтажа поворотного кулака.

Устройство ступичного узла. Cпособы снятия и замены подшипника передней ступицы на «Лада Приора» ВАЗ 2170

Чтобы понять принцип замены ступичного подшипника переднего колеса, сначала необходимо изучать устройство подшипникового узла, а так же компоновку подвески.

В специальной таблице кратно изложена технология замены шарикоподшипника ступицы четырьмя основными способами:

Как сделать диагностику подшипника передней ступицы на Приоре и причины поломки

В начале статьи уже были названы признаки неисправности, при возникновении которых у ВАЗ 2170 необходимо проверить ступичный узел. Для диагностики поломки достаточно сделать несколько операций:

1. Поднять авто домкратом;
2. У вывешенного колеса руками проверить люфт;
3. Покрутить колесо, при этом послушать наличие шума;
4. Посмотрите несколько видео по принципу диагностики переднего подшипника ступицы у Приоры.

Почему передний ступичный подшипник у ВАЗ 2170 (Приора) выходит из строя:

• Истечение срока службы;
• Не правильная эксплуатации подвески, агрессивный стиль вождения, качество дороги;
• Некачественный шарикоподшипник (брак, подделка, производственный дефект);
• Разгерметизация (пыль, влага, грязь);
• Неисправность смежных узлов (дисбаланс тормозного диска и т.д);
• ДТП, наезды по глубоким выбоинам в асфальте или ямам.

Признаки неисправности

Признаками неисправного подшипника Приоры является:

• Гул и вой на определенной скорости;
• Вибрация, передаваемая в салон от колес;
• Биение руля на скорости;

Следует отметить что данные признаки могут появится из-за плохой балансировки колес, кривых дисков или покрышек. Для проверки колес на предмет кривизны и биения необходимо сделать повторную балансировку.

Подготовка к работе

Этот процесс лучше всего проводить при свете, если речь идет об улице. Подшипник представляет собой миниатюрный компонент. Будет идеально, если вы загоните Приору на смотровую яму. Разбирать мы будем деталь передней ступицы, так как это сложнее, чем проводить ту же операцию с задней ступицей, тем более без снятия стойки. А теперь к инструментам:

• Накидные ключи на 17, 19.
• Съемник для подшипников – основной инструмент, так без него придется проводить демонтаж стойки и выполнять развал-схождение.
• Головка на 30, желательно, чтобы она была оборудована надежным воротком.
• Оправа – обычно это самодельный инструмент, который представляет собой срез трубы определенного размера. С его помощью мы будем выбивать ступицу.
• Смазка WD-40.

Лада Приора, как и другие легковые модели этой марки, относится к автомобилям с передним приводом. В передней части гораздо больше деталей, отсюда и более сложный процесс демонтажа подшипника. Задний опорный компонент ступицы снимается по такой же схеме, времени на него вам потребуется меньше, поэтому в инструкции описан задний опорный подшипник.

Какие лучше подшипники ставить на Приору?

Как проходит замена без демонтажа стойки, вы уже разобрались. Но у некоторых владельцев Лада Приора возникает вопрос, а что лучше подобрать – штатную деталь или альтернативную. Самое главное, чтобы это был шариковый компонент, роликовые не такие долговечные. Если варианта для Лада Приора в магазине не оказалось, то лучше взять деталь для Калины. Некоторые автомобилисты рекомендуют покупать более дешевые подшипники на «десятку», но лучше искать более современные варианты.

Ступичный подшипник — небольшая, но достаточно важная деталь автомобиля — одна из тех, что непосредственно влияет на безопасность водителя и пассажиров. Поэтому, следить за подшипниками нужно внимательно, периодически проверять их состояние. Если при покачивании колеса, которое вывесили, чувствуется люфт, или же во время движения проявляется шум — ступичный подшипник лучше заменить.

Однако, если люфт увеличен, можно попробовать расконтрить гайку и проверить момент затяжки. Если он меньше допустимого, то можно затянуть и снова гайку законтрить. Так подшипник ступицы на Приору, возможно, проживет еще какое-то время.

Для запрессовки подшипника вполне нужно пользоваться оправками соответствующего размера, которые имеются в наборе. Если же оправок у вас нет — можно пользоваться кольцами старого подшипника.

Подшипник задней ступицы Приоры — деталь совсем не дефицитная. В продаже задняя ступица Приоры есть от самых разных производителей — как отечественных, так и иностранных. В любом случае, цена относительно небольшая. Если вы сомневаетесь, подходит ли для автомобилей Лада Приора подшипник ступицы — размеры указаны на самом изделии.

Замена подшипника ступицы задней на Приору может быть выполнена на автосервисе, либо самостоятельно. Внимательно рассмотрим второй вариант.

Для начала приготовим все необходимое. Нам понадобятся ключ на 30 торцовый, зубило тонкое, клещи для снятия стопорных колец и два съемника — универсальный и для выпрессовки подшипника.

Снимаем декоративный колпачок и ступицу. Это делается так: вначале расконтриваем гайку ступицы. Затем ослабляем затяжку этой гайки и болтов крепления колеса. Включаем первую передачу, устанавливаем под колеса передней оси надежные упоры. Заднюю же часть приподнимаем и устанавливаем на упоры. Снимаем колесо, барабан тормоза и тормозные колодки. Окончательно отворачиваем гайку ступицы и снимаем упорную шайбу.

Далее с помощью приготовленного съемника спрессовываем ступицу с её оси, зажимаем в тиски и вынимаем стопорное кольцо.

Съемником также выпрессовываем старый подшипник из ступицы. Очищаем её — и запрессовываем новый подшипник передней ступицы Приоры. Устанавливаем на место снятое ранее стопорное кольцо.

Соответствующей оправкой напрессовываем ступицу на ось, устанавливаем на место тормозной барабан и колесо. Опускаем домкрат — и окончательно затягиваем ступичную гайку (её лучше купить новую). Затем контрим её и устанавливаем снятый колпачок на ступицу. Поздравляем, вы самостоятельно заменили ступичный подшипник на Приоре.

Какой передний ступичный подшипник стоит в Приоре: размеры, номер, цены характеристики

Перед тем как приступить к ремонту необходимо знать какой подшипник передней ступицы стоит на Приоре, а так же какой лучше по цене, отзывам, качеству, производителю. Конструктора на заводе-изготовителе предусмотрели в конструкции радиально-упорный двухрядный закрытый шарикоподшипник со смазкой внутри (ЛИТОЛ-24).

По отзывам и высказыванием владельцев ВАЗ лучшим вариантом будут оригинальные изделия от VBF или зарубежные производители: SKF, SNR, SWAG, FAG.

Размеры подшипника передней ступицы, а так же каталожные номера рекомендуемых производителей представлены в таблицах в аналогичной статье по замене ступичного подшипника в автомобиле «Лада Гранта», ищите развернутую информацию там.

Номер переднего ступичного подшипника Приоры:

• ГОСТ: 6-256707А1КЕ12
• ISO: 256707А1КЕ12.P6Q6/L2
• Заводской артикул: 11180-3103020-00
• SKF: VKBA1414
• FAG: 713 6140 30

ТАБЛИЦА РАЗМЕРОВ ПОДШИПНИКА 6-256707

Подшипники-аналоги

В качестве альтернативного варианта можно рассмотреть продукцию двух производителей:

• «Weber», каталожный код изделия – «BR 1118-3020»;
• «Pilenga», артикул детали – «PW-P1313».

Продукция этих фирм зарекомендовала себя с хорошей стороны. Стоимость ориентировочно составляет 1 тыс. руб. Комплектность идентичная оригинальной поставке.

На практике выявлено, что для ступицы LADA Kalina может подойти подшипник от «ВАЗ-2108», но он на несколько сотых миллиметра уже. Эксперты не советуют склоняться к такой альтернативе, поскольку имели место случаи, когда изделие проворачивалось внутри ступицы.

Замена

Работы нужно производить, с помощью необходимого инструмента. Существует два варианта замены ступичного подшипника — с последующей геометрией колес и без ее необходимости. Замена аналогична на всех автомобилях ВАЗ (переднеприводных).

Инструмент, который понадобиться:

• Трещотка с головкой на «7», «10», «13», «17», «19» или E30;
• Ключ для откручивания ШРУС-а или головка на «30»;
• Мощная плоская отвертка ;
• Газовая горелка или съемник ступичного подшипника;
• Молоток;
• Съемник рулевых наконечников (может не понадобиться)

Замена с последующей геометрией колес

• Начать необходимо с откручивания гайки ШРУС-а, автомобиль должен быть установлен на горизонтальной плоскости с немного вывернутым в сторону рулем. Ключом откручиваем гайку гранаты против часовой стрелки.

ШРУС — это Шарнир Равных Угловых Скоростей (не путать со смазкой). В разговорной речи его называют «гранатой». Название он такое получил из-за наличия большого количества шариков внутри и внешности схожей с боевой гранатой. Так же существует смазка ШРУС -3 и 4, применяемая для смазки данного шарнира.

• Поддомкрачиваем автомобиль, фиксируем его для того чтобы тот не покатился и не упал с домкрата. Снимаем колесо;

• Разводим тормозные колодки с помощью плоской отвертки;

• Откручиваем суппорт от поворотного кулака и подвешиваем его за проволоку (не в коем случае не подвешивайте суппорт за тормозной шланг).

Читайте также:  Замена маслосъемных колпачков ВАЗ 2109 Фото инструкция как поменять маслосъемные колпачки VAZ 2109

• Демонтируем тормозной диск откручивая направляющие.

• Отвинчиваем два болта крепящих стойки к поворотному кулаку.

• Отвинчиваем болты крепления шаровой опоры.

• Демонтируем поворотный кулак с автомобиля.

• Вынимаем стопорные кольца с двух сторон из кулака.

• Далее нам следует выбить старый подшипник для этого можно воспользоваться выколотой необходимого диаметра или же использовать съемник.

• Затем как подшипник будет извлечен необходимо установить новый. Предварительно установив одно стопорное кольцо и с противоположной стороны запрессовывать новый.

• Если есть съемник, то аккуратно запрессовываем новый подшипник, избегая перекоса.

• Если нет съемника, то предварительно необходимо новый подшипник положить в морозильную камеру на пару часов.

Зачем в морозильную камеру?

Согласно законам физики из школьной программы холодные тела сужаются, а горячие расширяются. Следовательно холодный подшипник будет иметь меньший диаметр чем горячий, что обеспечит более легкую установку.

• Далее горелкой нагреваем поворотный кулак и аккуратно опускаем в него подшипник, немного постукивая. ВАЖНО избегайте его перекоса, подшипник должен идти ровно без закусываний.

В качестве оправки можно использовать старый подшипник.

• После того как подшипник будет запрессован устанавливаем второе стопорное кольцо и собираем все в обратной последовательности.

Замена без геометрии колес

Для того чтобы провести замену без надобности в геометрии колес необходимо полностью демонтировать поворотный кулак в сборе со стойкой.

• Не снимая колеса с автомобиля нам необходимо ослабить гайку ШРУС-а (гранаты) на «30». Для этого ключом откручиваем гайку гранаты против часовой стрелки.

• Подворачиваем автомобиль, фиксируемого для того чтобы он не покатился и не упал с домкрата. Снимаем колесо.

• Разводим тормозные колодки с помощью плоской отвертки.

• Откручиваем суппорт от поворотного кулака и подвешиваем его за проволоку (не подвешивайте суппорт за тормозной шланг).

• Снимаем тормозной диск, путем отвинчивая двух направляющих колеса.

• Откручиваем крепление рулевого наконечника и вынимаем его с помощью съемника из сошки стойки.

• Откручиваем два болта крепления шаровой.

• Откручиваем три болта крепления опоры стойки к лонжерону.

Читайте также:  Как сделать тюнинг панели приборов ваз 2107

• Вынимаем стойку вместе с поворотным кулаком из автомобиля.

Следующим этапом будем извлечение подшипника из кулака и установока нового.

• Вынимаем стопорные кольца с двух сторон из поворотного кулака.

• Далее необходимо выбить старый подшипник для этого можно воспользоваться выколотой диаметра меньше чем диаметр подшипника или же использовать съемник.

• После того как старый подшипник будет извлечен необходимо установить новый. Предварительно установив одно стопорное кольцо и с противоположной стороны запрессовывать новый подшипник. Для этого если есть съемник, то аккуратно запрессовываем подшипник, избегая перекоса. Если нет съемника, то предварительно необходимо новый подшипник положить в морозильную камеру на пару часов (для того чтобы его диаметр немного уменьшился).

• Далее горелкой нагреваем поворотный кулак и аккуратно опускаем в него подшипник, немного постукивая. ВАЖНО избегайте перекоса, подшипник должен идти ровно без закусываний.

Старый ненужный подшипник можно использовать как оправку для установки нового.

• После того как подшипник будет запрессован устанавливаем второе стопорное кольцо и собираем все в обратной последовательности.

Процесс замены ступичного подшипника завершен.

Замена подшипника передней ступицы Лада Приора

Работу можно провести на ровной площадке, но удобнее на подъемнике

Подшипник можно менять, не снимая поворотный кулак, не нарушая, таким образом, угол развала колеса. Можно снять поворотный кулак только перед этим отметить положение верхнего эксцентричного болта, чтобы не нарушить развал.

Выкручиваем винты крепления декоративных колпаков передних колес и снимаем колпаки

Поддеваем отверткой и снимаем защитные колпаки передних ступиц

На колпаках установлены уплотнительные резиновые кольца. Не потеряйте их

Расконтриваем гайки ступиц, выпрямив загнутые буртики гаек.

Торцовым ключом на 30 ослабляем затяжку болтов крепления колес и гаек ступиц

Гайки ступиц затянуты большим моментом, нужно воспользоваться куском трубы в качестве рычага

При откручивании и затягивании гаек ступиц автомобиль должен стоять на земле.

Гайки ступиц нужно устанавливать новые

Затормаживаем автомобиль стояночным тормозом, подкладываем упорные бруски под задние колеса и приподнимаем переднюю часть автомобиля, установив надежные упоры

Вывешиваем переднюю часть автомобиля (именно оба передних колеса, т. к. в противном случае стабилизатор поперечной устойчивости мешает демонтажу, поджимая элементы подвески вверх).

Снимаем колесо, направляющую тормозных колодок вместе с суппортом и тормозной диск.

Направляющую тормозных колодок с суппортом подвязываем так, чтобы они не висели на тормозном шланге.

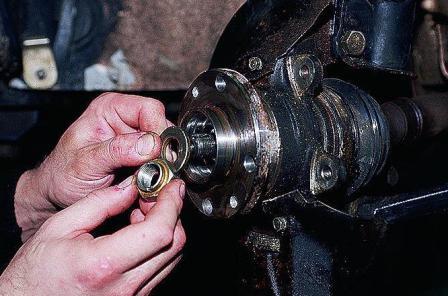

Отворачиваем до конца гайку подшипника ступицы и снимаем шайбу.

Пропускаем через два диаметрально противоположных отверстия в тормозном диске болты длиной около 130 мм с резьбой М12 x 1,25 мм.

Вворачиваем болты в отверстия ступицы на глубину, равную ее толщине.

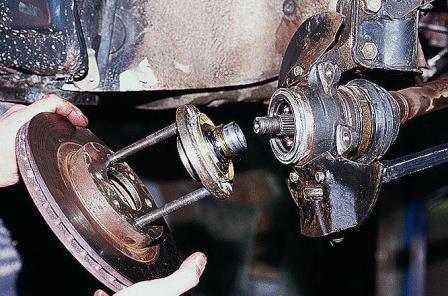

Резко ударяя тормозным диском по головкам болтов, выпрессовываем ступицу.

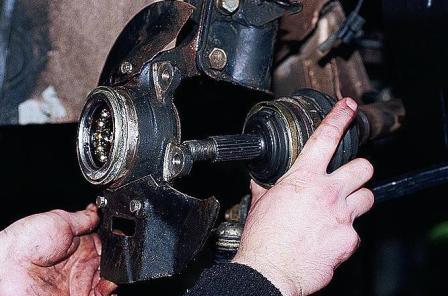

Отворачиваем крепление шаровой опоры к поворотному кулаку (см. Замена шаровой опоры передней подвески автомобиля) и выводим ШРУС из отверстия подшипника

При другом способе демонтажа ступицы вначале отсоединяем шаровую опору и выводим из ступицы ШРУС.

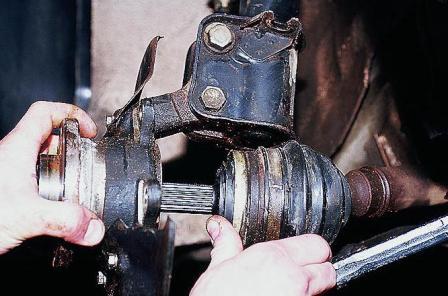

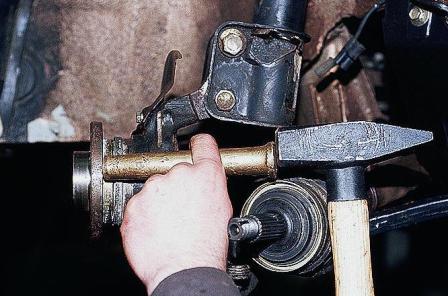

Проворачивая ступицу, через выколотку из мягкого металла выбиваем ее из поворотного кулака

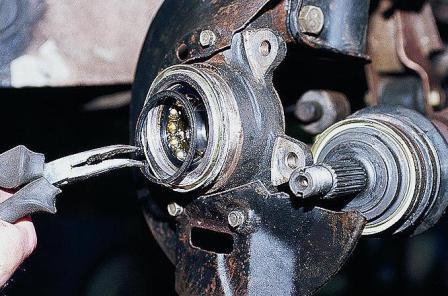

Щипцами снимаем стопорное кольцо.

Съемником выпрессовываем подшипник в чашку, расположенную снаружи поворотного кулака, при этом болт давит на внутреннее кольцо подшипника через шайбу изнутри кулака.

Подшипник и съемник

Практически всегда при выпрессовке ступицы на ней остается кольцо подшипника, которое трудно снять из-за плотной посадки на ступице.

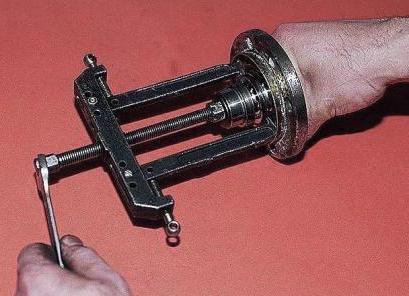

Можно воспользоваться съемником, если его лапы войдут в две небольшие проточки на ступице.

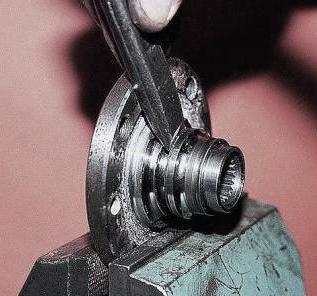

Если съемник не обеспечивает необходимого усилия, то поддеваем отверткой и снимаем грязезащитное кольцо, зубилом сдвигаем кольцо подшипника

Снимаем кольцо и при необходимости надфилем зачищаем забоины на ступице.

Устанавливаем грязезащитное кольцо и закерниваем его на ступице.

Очищаем и смазываем внутреннюю поверхность поворотного кулака.

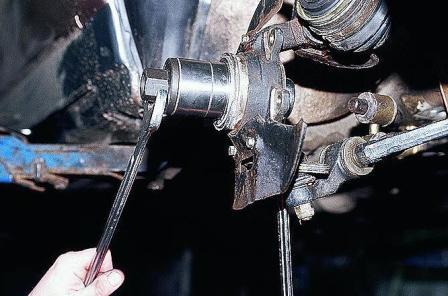

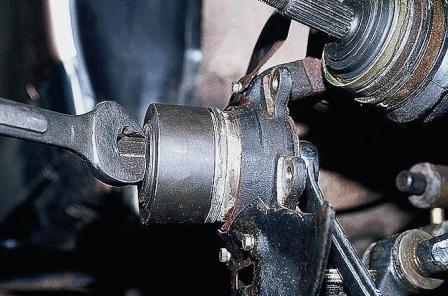

Съемником запрессовываем новый подшипник в поворотный кулак.

При этом большая шайба съемника опирается изнутри на поворотный кулак так, чтобы не повредить его грязезащитные кольца, а на новый подшипник при запрессовке можно нажимать через старый подшипник, который будет передавать усилие только через наружное кольцо.

Устанавливаем стопорное кольцо.

Съемником запрессовываем ступицу в подшипник.

Теперь шайбы съемника упираются во внутреннее кольцо подшипника и ступицу.

Дальнейшую сборку производим в обратной последовательности, затягиваем гайку подшипника моментом 225,6–247,2 Нм (23–25,2 кгс∙м) и обязательно стопорим замятием.

Ослабляем болты крепления колеса.

Отверткой поддеваем и снимаем защитный колпак ступицы колеса.

Установка

Очищаем и смазываем внутреннюю поверхность поворотного кулака.

Надфилем зачищаем на ступице забоины от зубила.

Запрессовываем новый подшипник в поворотный кулак, прикладывая усилие к наружному кольцу подшипника.

При запрессовке ступицы опираемся шайбой съемника на внутреннее кольцо подшипника.

Если подшипник заменялся на снятом поворотном кулаке, то нужно проверить углы установки колес.

• Назад Предыдущий: Как заменить подшипник заднего колеса Лада Приора

Видео замены ступичного подшипника

Советы, рекомендации и видео по ремонту от спициалистов

1. У передних колес детали изнашиваются равномерно, поэтому при замене с одной стороны, обязательно проверяйте или меняйте с другой.2. Если у вас нет съемника, а так же тисков (пресса), рекомендуется отнести узел в авто мастерскую для с прессовки / запрессовки.3. Запрессовку рекомендуется производить безударными методами.4. Лайфхак: нагрейте поворотный кулак перед тем как вставлять п/ш.5. Обязательно контрите гайку ступицы после затяжки.6. Резьбовые соединения при сборке обрабатывайте графитовой смазкой.7. Перед установкой проверяйте количество смазки внутри п/щ, аккуратно открыв резиновое уплотнение.8. Приобретайте запчасти в сертифицированных магазинах, спрашивайте документы на оригинальную продукцию.9. В данной подборке видео представлен подробный процесс замены.

Выжимной подшипник приора — это составной элемент системы сцепления, который участвует в процессе переключения передач. Деталь задействуется в процессе нажатия на педаль сцепления и переключении передачи, а отвечает за разъединение дисков сцепления.

Если говорить о сроке службы подшипника, то в большинстве случаев он достаточно велик и составляет не менее 100 тысяч километров пробега автомобиля. Однако в процессе эксплуатации в тяжелых условиях (бездорожье, постоянные переключения в пробках, отсутствие смазки), неисправности диагностируются уже и при 15 тысячах пробега.
