Момент затяжки ГБЦ Лада Приора 8 и 16 клапанов: видеоинструкция

В каких случаях нужна затяжка блока?

В процессе эксплуатации любого автомобиля, в том числе и ВАЗ 2170 Приора, на головку двигателя оказывается долговременное циклическое воздействие газов, находящихся в цилиндрах мотора. На старых силовых агрегатах затяжка винтов ГБЦ могла ослабевать от таких нагрузок и ее периодически требовалось доводить до нормального уровня. Сегодня на всех моторах ВАЗ Приора применяются болты из специальной стали, которые затягиваются один раз на весь срок своей службы.

При появлении утечки охлаждающей жидкости и масла дополнительно подтягивать и протягивать эти болты не имеет смысла, поскольку это не улучшит герметичность стыка. Единственным правильным способом борьбы с течью является снятие головки, проверка ровности сопрягаемых поверхностей и замена прокладки. После выполнения любых ремонтных работ, связанных со снятием головки с двигателя, требуется ее обтяжка с соблюдением всех необходимых условий.

Неисправности

В то же время необходимо сказать, что этот силовой агрегат не лишен характерных недостатков, которые требуют от автовладельца внимания к тем или иным узлам двигателя.

Так, например, могут отмечаться проблемы с мощностью мотора, что обусловлено потерей герметичности топливной системы и неправильной работой датчиков воздушной смеси.

Еще одной характерной проблемой является изменение геометрии клапанов, что происходит по причине неправильно рассчитанной работы поршней. Специалисты рекомендуют при пробеге 50-100 тысяч километров провести замену поршней на безвтыковые, что позволит решить данную проблему.

В первую очередь необходимо проверить свечи и форсунки. В том случае, если система впрыска функционирует исправно, проводят замену расходомера воздуха.

Ремонт в данном случае заключается в замене поршней и клапанной группы.

Профилактикой подобной поломки может стать замена поршней на модифицированный вариант.

Необходимо проверить свечи и правильность работы форсунок.

В данном случае необходим квалифицированный ремонт, что и позволит решить проблему с повышенным расходом топлива.

Кто-то из автовладельцев заменяет поврежденную прокладку, а кто-то не обращает внимание на небольшие протечки масла.

Нюансы работы

На автомобилях Лада Приора в разное время устанавливались двигатели с рабочим объемом 1,6 и 1,8 литра и различным числом клапанов в головках — V8 (или 8V) и V16 (или 16V). Тип головки агрегата определяет размер болтов, порядок их установки и момент затяжки ГБЦ на Приоре.

Если на машине стоит 8 клапанный двигатель, то на нем могут применяться разные по размеру крепежные болты головки:

• на старых моторах 21114 используются винты М12*1,25 с шестигранной головкой;
• на более современных 21116, которые вышли в производство приблизительно с середины 2011 года, установлены элементы М10*1,25 с головкой под «звездочку».

При установке снятой головки необходимо использовать новые винты, поскольку старые будут растянуты и иметь внутренние повреждения.

Читайте также:  Размер свечного ключа приора 16 клапанов

Также на моторах используются разные по конструкции прокладки — комбинированная на старом агрегате и полностью железная на новом. Процедура затяжки болтов для двигателей с металлической и комбинированной прокладкой абсолютно идентична.

Основными нюансами при выполнении работ является проверка длины крепежных элементов, соблюдение последовательности закручивания винтов и контрольусилия при затяжке. Нарушение этих условий приводит к повреждениям деталей и необходимости выполнения дополнительных ремонтных работ. Сама процедура не является сложной и может быть сделана самостоятельно в любом удобном месте — в гараже или на открытой стоянке, за исключением случая монтажа головки на двигатель, которую желательно устанавливать в закрытом помещении.

Важно помнить, что затягивание болтов «на глазок» без динамометрического ключа недопустимо, поскольку не будет обеспечено равномерное прилегание сопрягаемых поверхностей головки и блока.

Инструменты и материалы

Перед началом проведения процедуры затяжки следует подготовить все необходимое для выполнения:

• ключ со встроенным динамометром до 100 H⋅м;
• набор головок и обычных ключей;
• ключ Тогх Е14;
• штангенциркуль для замера остаточной длины болтов;
• пластина с размеченной шкалой до 180 градусов;
• новые болты.

Динамометрический ключ — важный инструмент для самостоятельного ремонта

Пошаговая инструкция

Последовательность выполнения операции на 8 клапанном двигателе:

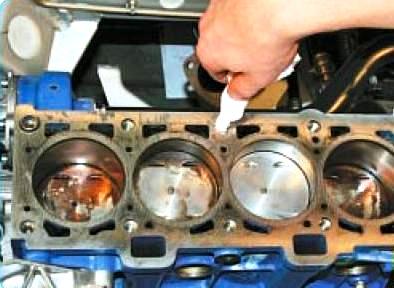

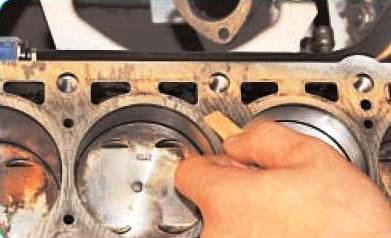

1. Протереть поверхности ГБЦ и осушить отверстия под болты в блоке мотора.

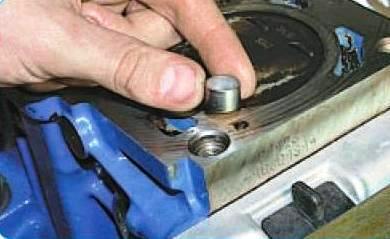

2. Установить прокладку на блок, выставить ее по направляющим.
3. Смонтировать сверху головку и вставить 10 крепежных болтов М10 или М12. Если владелец решил сэкономить и оставить старые винты, то они должны иметь длину не более 135,5 мм.
4. Затянуть элементы по схеме. Сила затяжки должна составлять не выше 20 H⋅м.
5. Затем нужно повторно протянуть болты. Усилие второй затяжки должно быть в пределах от 70 до 85 H⋅м.
6. Далее нужно затягивать винты с доворотом на 90 градусов в той же последовательности. Угол доворота можно контролировать по специальному приспособлению, представляющему собой пластину с приделанной шкалой от 0 до 180 градусов.
7. В соответствии с регламентом, нужно довернуть болты еще раз на 90 градусов.
8. Крепление 8 клапанной головки к блоку закончено.
9. После сборки мотора необходимо проверить качество работы, запустив и прогрев двигатель. Надежно затянутый стык головки и блока не должен пропускать рабочих жидкостей из картера силового агрегата.

Самодельное приспособление для контроля угла доворота

В случае установки на машине более мощного и современного мотора на шестнадцать клапанов, например, модели ВАЗ 21126 или сокращенно 126 процедура протягивания болтов имеет свои особенности.

Для того чтобы правильно выполнить затяжку винтов ГБЦ на таких агрегатах нужно:

1. Убрать замасливание с сопрягаемых поверхностей и проверить отсутствие жидкости в отверстиях болтов.
2. Осуществить установку прокладки, отцентрировать ее и уложить сверху головку.
3. Вставить в направляющие отверстия 10 крепежных винтов М10*1,25, предварительно смазав резьбу моторным маслом. Если решено использовать старые болты, что допустимо для 16 клапанных головок, то их остаточная длина не должна превышать 98 мм.
4. Выполнить предварительную протяжку по схеме с моментом 12-20 H⋅м.
5. Увеличить степень затяжки до 26-34 H⋅м и повторно пройти все болты в такой же последовательности.
6. Затем необходимо довернуть винты на 90 градусов, при этом усилие составит около 50 H⋅м.
7. Повторить затяжку на 90 градусов еще раз, момент на ключе будет примерно 80 H⋅м. Некоторые инструкции рекомендуют выдерживать между доворотами до 20 минут, но на практике не выявлено никаких преимуществ такой схемы.
8. После сборки силового агрегата следует проверить качество выполненной работы.

Процедура протяжки головки на двигателях 1,8 литра, которые представляют собой моторы 1,6 л с увеличенным цилиндром, полностью идентична описанной выше.

Если в процессе выполнения работы к болтам приложен правильный момент усилия, соответствующий конструкторским расчетам, то прокладка будет равномерно и плотно прижата по стыку, обеспечивая надежное и герметичное соединение. Важно отметить, что если требуется снимать головку блока с двигателя, то ослабление винтов также производится по установленной регламентом схеме. Хаотичное откручивание элементов приведет к деформации головки и появлению невидимых микротрещин.

Регулировка момента затяжки болтов для 16 клапанного авто

Регулировка момента затягивания — несложный процесс, и ознакомившись с материалом и видео в этой статье, вы справитесь с ним сами. Достаточно раз провести затягивание и далее вы сами сможете выполнять ее и еще при этом сможете помочь свои друзьям в случае необходимости. Важно придерживаться схемы для автомобилей с 19-ти клапанным мотором и соблюдать момент.

Схема

Схема, по которой проходит затяжка на 16 клапанном моторе отличается от схемы для 8-ми поэтому мы представим и одну и вторую, чтобы вы могли их сравнить.

Только не перепутайте когда будете устанавливать. В любом случае перед началом работ сверьтесь с инструкцией, идущей вместе с авто. Затягивание с разным моментом на 16 клапанном агрегате происходит в 2 круга с разным моментом, а потом еще 2 круга с поворотом на 90 градусов. Сложно ничего нет, а значит справиться можно своими силами.

Этапы

Для того чтобы самостоятельное затягивание болтов завершилась успешно и держалась длительное время следует соблюдать ряд нехитрых правил:

1. Лучше использовать новые болты, так как во время эксплуатации они находятся под постоянным напряжением и со временем утрачивают свои свойства. Нет гарантии, что старый болт не выдержит напряжения и лопнет.
   Длина не должна быть более 9,5 см
2. Нежелательно повторно ставить прокладку, даже если она находится в сносном состоянии.
3. Строго соблюдайте вращающие моменты во время затяжки.
4. Очередность затягивания доворота болтов должна быть точно такая же, как на схеме для 16-ти клапанных силовых установок.
5. Перед установкой ГБЦ внимательно просмотрите все детали на наличие повреждений и деформаций. В случае обнаружения таковых не оставляйте их без внимания, а обязательно замените. Зачастую небольшие поломки приводят к большим повреждениям, а иногда даже к полному разрушению систем и механизмов.
6. Не пользуйтесь инструментом сомнительного качества и производства. В особенности это касается динамометрического ключа.

Соблюдая эти нехитрые правила, вы сможете гарантировать наилучшую затяжку и надежное герметичное соединение.

Поставьте ГБЦ на блок, предварительно удостоверившись, что колен и распредвалы выставлены в положение верхней мертвой точки (ВМТ).

Правильное закручивание

Непосредственно сам процесс затягивания происходит в 4-е круга:

• 1-й круг — момент 20 Н·м (2 кгс/м);
• 2-й круг — момент 69,4–85,7 Н·м (7,1–8,7 кгс·м);
• 3-й круг — доворот болты на 90 градусов;
• 4-й круг — еще один поворот на 90 градусов.

Как видите, все просто если остались вопросы, то посмотрите видео. По времени эта работа не занимает больше двадцати минут, но позволяет сэкономить приличную сумму, которую возьмут с вас на станции технического обслуживания.

Сборка двигателя

Протираем чистой ветошью шейки коленвала, зеркало цилиндров и посадочные места шатунных вкладышей, их кстати можно и обезжирить. Вкладываем новые вкладыши в шатун и крышку, так что бы усики вкладышей вошли в пазы.

Смазываем чистым маслом вкладыши, шейки коленвала и цилиндры. Разворачиваем поршневые кольца замками так как показано на рисунке, угол между ними должен составлять 120 градусов.

Одеваем на поршень оправку для сжатия колец, предварительно смазав ее внутри чистым маслом. Не забывая про направление, стрелка на поршне должна быть направлена к передней части двигателя, ставим его в свой цилиндр.

Коленвал проворачиваем таким образом, чтобы шатунная шейка была в самом низу. Аккуратно постукивая деревянной ручкой молотка проталкиваем поршень в цилиндр. Снимаем оправку и толкаем поршень вниз до момента, когда шатун сядет на коленвал. Снизу ставим крышку шатунного подшипника, помним про метки. Затягиваем болты крепления крышки шатуна моментом 5 кгс*м. Тоже повторяем со всеми остальными цилиндрами.

Ставим на место все что сняли снизу. Сверху продуваем и очищаем отверстия под болты крепления ГБЦ. Ставим новую прокладку ГБЦ и саму головку. Смазываем болты тонким слоем масла, главное без фанатизма. Болты затягиваем в несколько проходов в порядке обратном откручиванию, смотри фото в начале статьи. Последовательность затяжки следующая:

1. сначала все затягиваем моментом 2 кгс*м
2. затем все затягиваем моментом 7 – 8 кгс*м
3. доворачиваем на 90 градусов
4. еще раз доворачиваем на 90 градусов

Ставим гидрокомпенсаторы, распредвалы и крышку подшипников распредвала. Все трущиеся поверхности смазываем чистым маслом. Перед установкой крышки подшипников распредвала смазываем тонким слоем герметика периметр и ободки вокруг свечных колодцев. Затягиваем болты крышки подшипников, в порядке обратном раскрутки, моментом 2 кгс*м, смотри фото в начале. Ну и дальше устанавливаем все детали в порядке обратном снятию. Заливаем все жидкости и заводим, завестись может не сразу, это нормально. При первом запуске дымить будет хорошо, пока не обгорит масло на цилиндрах, смотрим что бы погасла лампа давления масла. Даем поработать минуту и глушим, смотрим вдруг где что потекло. Заводим еще несколько раз постоянно увеличивая интервал работы, доводим до рабочий температуры, постоянно проверяя масло и антифриз, так же обращаем внимание на то что бы не появились посторонние шумы. Даем отдохнуть часок и снова на холостой ход где-то на часик, постоянно контролируем температуру. Ну а далее обкатка если точили, если нет, то можно ехать только первую тысячу километров стараться не поднимать обороты выше 3000 ну и не тягать на буксире.

Замену прокладки головки блока цилиндров необходимо делать, как только обнаружатся признаки ее прогорания. Иначе это отрицательно отразится на работе двигателя. Поменять прокладку ГБЦ на Лада Приора не составляет труда. Для этого достаточно иметь необходимый инструментарий и следовать инструкции по выполнению замены.

Для чего и когда выполняется замена уплотнителя?

Прокладка выполняет роль уплотнителя, герметизируя соединение между ГБЦ и блоком цилиндров. Она препятствует смешиванию рабочих жидкостей. Поэтому к ней предъявляются высокие требования. Это одноразовая деталь, которая подлежит замене в двух случаях:

• при любых ремонтных работах, сопровождаемых демонтажем головки блока цилиндров;
• если обнаружены признаки ее прогорания или деформации.

Момент затяжки резьбовых соединений (таблица)

Инструмент для замеров

Несмотря на то, что выполнение работ по правилам затяжки требует специального подхода, однако большого количества времени подобная процедура не займёт.

Единственное, что потребуется для выполнения подобных работ – это динамометрический ключ.

Такой ключ используют для производства замера момента затяжки.

Момент затяжки ГБЦ ВАЗ 21126

Многие владельцы Лада Приора с двигателем 21126 16 клапанов в процессе обслуживания и ремонта автомобиля проводят самостоятельную замену прокладки головки блока или притирку клапанов. В ходе выполнения таких работ важно соблюдать последовательность и момент затяжки ГБЦ на Приоре. В процессе эксплуатации любого автомобиля, в том числе и ВАЗ 2170 Приора, на головку двигателя оказывается долговременное циклическое воздействие газов, находящихся в цилиндрах мотора. На старых силовых агрегатах затяжка винтов ГБЦ могла ослабевать от таких нагрузок и ее периодически требовалось доводить до нормального уровня. Сегодня на всех моторах ВАЗ Приора применяются болты из специальной стали, которые затягиваются один раз на весь срок своей службы. При появлении утечки охлаждающей жидкости и масла дополнительно подтягивать и протягивать эти болты не имеет смысла, поскольку это не улучшит герметичность стыка. Единственным правильным способом борьбы с течью является снятие головки, проверка ровности сопрягаемых поверхностей и замена прокладки. После выполнения любых ремонтных работ, связанных со снятием головки с двигателя, требуется ее обтяжка с соблюдением всех необходимых условий. Здесь также нужно знать, что последовательность затягивания на 16 кл и 8 кл агрегатах отличается, поэтому нужно быть внимательным. Момент на 16 и 8 клапанном силовом агрегате одинаков и проходит в четыре круга.

Момент затяжки ГБЦ Лада Приора 8 и 16 клапанов своими руками

Многие факторы ведут к прогоранию прокладки. Чаще всего причиной этому является перегрев двигателя или неисправности глушителя. Чтобы вам не приходилось снова разбирать этот узел, постарайтесь сразу же сделать всю работу правильно. Если не соблюдать момент затяжки болтов ГБЦ «Приоры», то есть риск сломать крепления. Это повлечет за собой дополнительные траты.

Ваз 2170 | приложение: моменты затяжки резьбовых соединений | приора

ДВИГАТЕЛЬ

СЦЕПЛЕНИЕ

КОРОБКА ПЕРЕДАЧ

ПЕРЕДНЯЯ ПОДВЕСКА

РУЛЕВОЕ УПРАВЛЕНИЕ

ТОРМОЗНАЯ СИСТЕМА

ЗАДНЯЯ ПОДВЕСКА

ЭЛЕКТРООБОРУДОВАНИЕ

Примечания

1. Приведенные значения моментов можно округлять до десятых долей в
пределах допуска.

2. Болты крепления головки блока цилиндров необходимо затягивать в
четыре приема:

1 – моментом 20 Н·м (2 кгс·м);
2 – моментом 69,4–85,7 Н·м (7,1–8,7 кгс·м);
3 – довернуть на 90°;
4 – снова довернуть на 90°.

3. Для остальных резьбовых соединений применяйте следующие моменты
затяжки, Н·м (кгс·м):

М6 …… 6–8 (0,6–0,8);
М8 …… 14–18 (1,4–1,8);
М10 …… 28–36 (2,8–3,6);
М12 …… 50–62 (5,0–6,2).

Особенности затяжки креплений

С этой работой сможет справиться даже не профессионал. Важно соблюдать два правила – момент затяжки и последовательность работы с крепежами. Момент затяжки на двигателях с 8 и 16 клапанами не имеет отличий, тогда как последовательность отличается. Обратите внимание на приведенные схемы, на них цифрами указана очередность затягивания болтов.

Уделить внимание блоку цилиндров необходимо:

• если в процессе эксплуатации от вибрации болты расшатались (неисправность обнаруживается по пропусканию прокладки);
• после демонтажа ГБЦ и установки;
• если заменена железная прокладка;
• во время тюнинга блока цилиндров.

Перед работой возьмите инструкцию от вашей «Приоры», чтобы разобраться в том, какой двигатель установлен на автомобиле.

Порядок затягивания винтов головки блока цилиндров

Устанавливаем винты крепления головки блока цилиндров, наживляем их и затягиваем в три приема по схеме (для металлических прокладок ГБЦ):

– первый прием — затягиваем винты моментом 20–25 Н·м (2,0–2,5 кгс·м);
– добавочный прием 34 Н·м (советуют так делать) у себя пропустил этот пункт
– второй прием — доворот винтов на 90°;
– ждем 20 минут, третий прием — доворот винтов на 90°.
– проверил окончательно 85 Н•м

Для паронитовых:

1 – моментом 20 Н•м (2 кгс);
2 – моментом 69,4–85,7 Н•м (7,1–8,7 кгс);
3 – довернуть на 90°;
4 – снова довернуть на 90°.

Винты крепления головки блока цилиндров можно установить повторно только в том случае, если они вытянулись до длины стандартная длина винтов – 93 мм, но не более 95 мм (без учета высоты головки винта). Если длина больше, заменяем винты новыми.

При снятии, демонтаже откручиваем строго в обратной последовательности, равномерно.

Плита распредвалов.

Не наносите на привалочные плоскости корпуса подшипников много герметика. При затягивании болтов крепления герметик, выдавленный во внутренние полости двигателя, может засорить масляные каналы.

На привалочную поверхность корпуса подшипников валов, сопрягающуюся с головкой блока цилиндров, наносим фланцевый герметик типа Локтайт № 574 жгутиком толщиной около 2 мм.

Последовательность затяжки распредвалов для 16 клапанных двигателей. При снятии откручиваем строго в обратной последовательности.

При снятии, демонтаже откручиваем строго в обратной последовательности, равномерно.

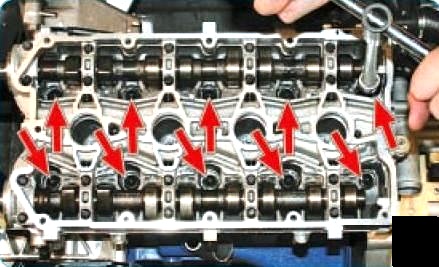

Окончательно затягиваем болты крепления корпуса подшипников попарно, моментом 8,0—10,0 Нм (0,8—1,0 кгсм) в последовательности, указанной на фото выше.

Ветошью удаляем излишки герметика, выдавленные из зазора между головкой блока цилиндров и крышкой корпуса подшипников.

Запрессовываем сальники распределительных валов.

Запрессовываем две заглушки в головку блока циллиндров.

Крышка ГБЦ и порядок затяжки её болтов

Рекомендуемый момент затяжки ГБЦ винтов – всего 3-4 Н*м. Не удивляйтесь: своё дело сделает герметик. Надо только дать ему высохнуть после установки крышки на место.

Откручивать винты можно в любом порядке. Их количество равно 15 или 14. При монтаже лучше соблюдать последовательность.

Видео «Как правильно затянуть болты ГБЦ»

В этом видео мастер с большим опытом показывает и подробно описывает, как правильно проводится закручивание болтов ГБЦ. На автомобиле Лада приора с 16-ти кл агрегатом работы выполняются по такой же схеме.

Инструменты:

• Гаечный ключ рожковый на 10 мм
• Гаечный ключ рожковый на 13 мм
• Гаечный ключ рожковый на 17 мм
• Гаечный ключ накидной прямой на 13 мм
• Гаечный ключ накидной прямой на 15 мм
• Вороток под торцевую насадку
• Насадка на вороток на 17 мм
• Домкрат винтовой
• Балонный ключ
• Отвертка плоская средняя
• Отвертка крестовая средняя
• Шестигранный ключ на 5 мм
• Ключ трещоточный
• Удлинитель
• Головка на 8 мм
• Головка на 10 мм
• Головка на 13 мм
• Высокая головка на 16 мм или свечной ключ
• Головка Torx Е8
• Головка Torx E14
• Воронка
• Динамометрический ключ​
• Специальный ключ для поворота натяжного ролика (или съемник стопорных колец)
• Ключ для фиксации шкива распредвала
• Нож (или скребок)
• Штангенциркуль
• Приспособление для регулировки клапанов
• Пинцет
• Микрометр

Детали и расходники:

• Башмак — 2 шт.
• Охлаждающая жидкость 8 л
• Прокладка головки блока цилиндров
• Комплект болтов крепления головки блока цилиндров
• Емкость техническая
• Прокладка дроссельного узла (при необходимости)
• Герметик-прокладка типа LOCTITE 5910
• Герметик типа LOCTITE 574
• Растворитель типа 646
• Регулировочные шайбы (при необходимости)
• Ветошь

2. Снизьте давление в системе питания двигателя, если работа выполняется сразу после поездки.

3. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

7. Снимите катушки зажигания и выверните свечи зажигания, как описано здесь.

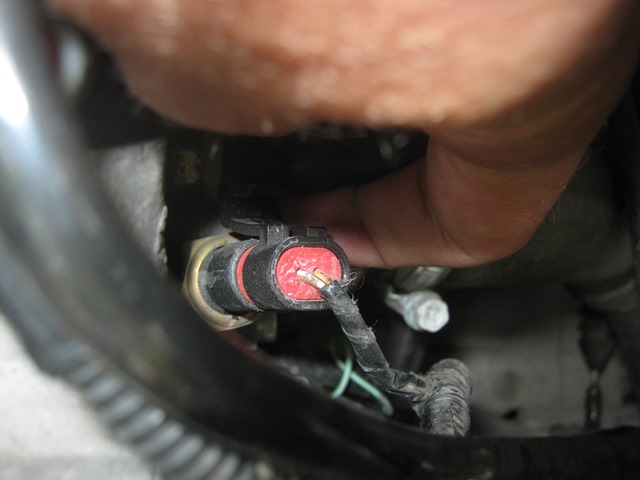

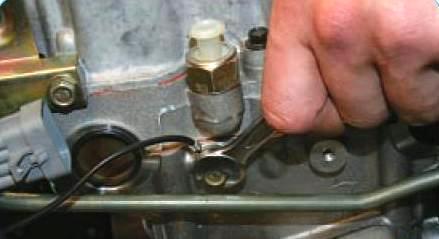

8. Отсоедините разъемы проводов от датчика аварийного падения давления масла (см. здесь), датчика фазы (см. здесь) и датчика указателя температуры охлаждающей жидкости, который находится под термостатом (см. фото ниже).

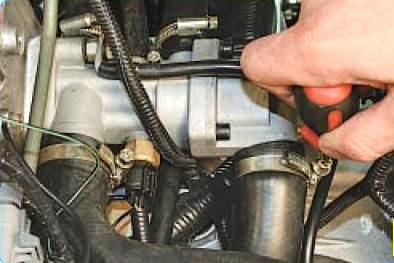

9. Ослабьте затяжку хомутов и отсоедините пять шлангов системы охлаждения от патрубков термостата.

10. Отсоедините разъем проводов от датчика ДТОЖ на термостате (системы управления двигателем), как описано здесь.

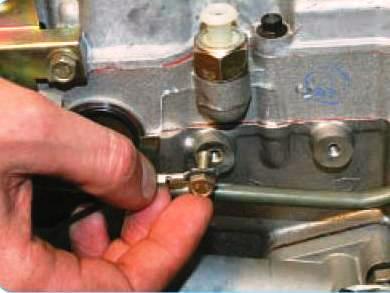

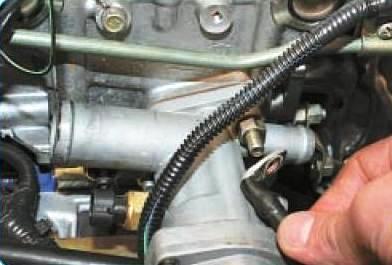

11. Отверните гайку крепления наконечника «массового» провода и снимите провод.

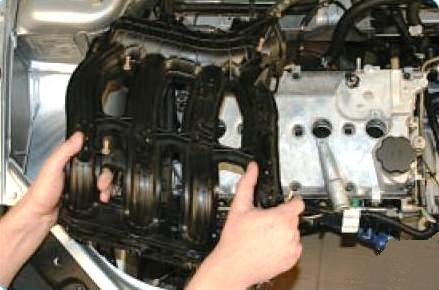

12. Снимите впускной коллектор, как описано здесь.

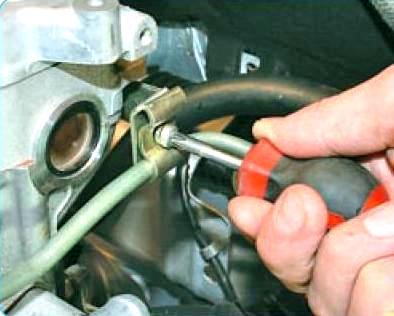

13. Выверните винт прижимной пластины кронштейна крепления топливопровода к головке блока цилиндров и снимите пластину.

14. Выверните болт крепления и отсоедините «массовый» провод от головки блока цилиндров.

15. Снимите крышку головки блока цилиндров двигателя. Как это сделать, смотрите здесь.

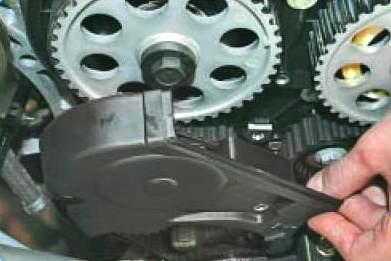

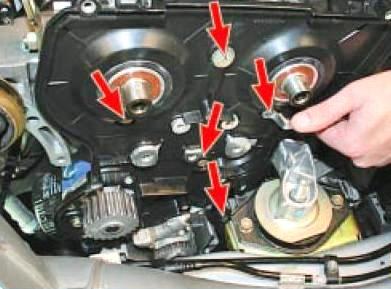

16. Выверните 5 болтов крепления и снимите верхнюю переднюю защитную крышку ремня ГРМ (привода газораспределительного механизма).

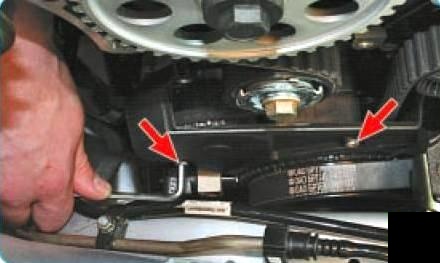

17. Выверните 2 болта крепления нижней передней крышки ремня ГРМ (привода газораспределительного механизма) и снимите крышку ГРМ.

18. Ослабьте болт крепления натяжного ролика и снимите ремень ГРМ (привода газораспределительного механизма) со шкивов распределительных валов.

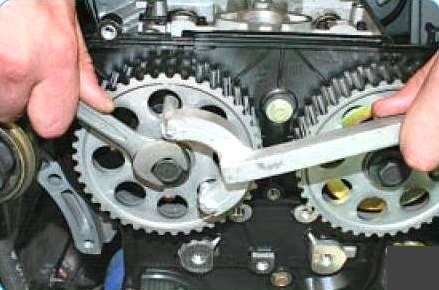

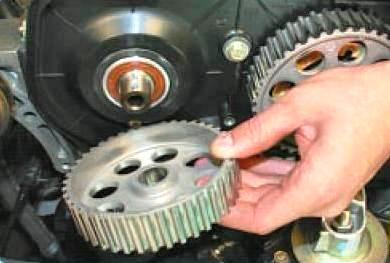

19. Удерживая шкивы распредвалов от проворачивания, выверните болты крепления шкивов распредвалов, снимите шкивы.

Читайте также:  Kia rio панель приборов

Примечание:

Для удерживания от проворачивания распределительных валов при выворачивании болтов крепления зубчатых шкивов распределительных валов рекомендуем пользоваться одним из приспособлений, показанных на фото.

20. Извлеките шпонки из пазов хвостовиков распредвалов.

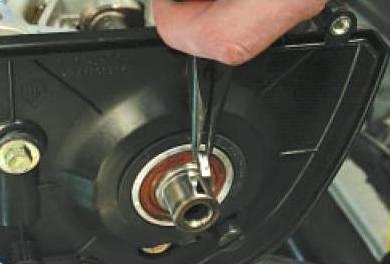

21. Снимите натяжной ролик, как описано здесь.

22. Вывернув накидным ключом на 15 мм болт крепления, снимите промежуточный ролик.

Примечание:

Под роликом установлено дистанционное кольцо.

23. Выверните головкой на 10 мм пять болтов крепления задней защитной крышки ремня ГРМ и снимите крышку.

24. Воротком с головкой Е14 выверните болты крепления головки к блоку цилиндров в порядке, обратном затяжке, и снимите головку блока цилиндров.

Примечание:

Порядок затяжки болтов крепления головки блока цилиндров.

Болты крепления головки блока цилиндров вытягиваются при многократном использовании, поэтому заменяйте их новыми, если длина болта (без учета) высоты головки превышает 98 мм.

25. Снимите прокладку головки блока цилиндров двигателя.

26. Очистите привалочные поверхности головки блока и блока цилиндров ветошью (они должны быть сухими и чистыми) и скребком.

27. Удалите масло из резьбовых отверстий в блоке под болты крепления головки.

Примечание:

Если не удалить масло из резьбовых отверстий под болты крепления головки блока, при затяжке болтов в блоке цилиндров могут появиться трещины, так как масло не сжимается.

28. Проверьте наличие двух установочных втулок в гнездах крайних отверстий блока цилиндров под болты крепления головки. Если при снятии головки блока цилиндров втулки остались в головке или вышли из гнезд блока цилиндров, запрессуйте их в блок цилиндров до упора.

29. Установите на блок цилиндров новую прокладку головки.

Примечание:

Использование бывшей в употреблении прокладки головки блока цилиндров не допускается. Прокладка головки блока цилиндров должна быть чистой и сухой.

30. Установите головку цилиндров на блок, предварительно убедившись, что коленчатый и распределительные валы находятся в положении ВМТ (оба клапана 1-го цилиндра должны быть закрыты). Затяните болты крепления головки блока цилиндров в последовательности, указанной на фото, в четыре этапа:

• 1-й — моментом 20 Н·м;
• 2-й — моментом 69,4-85,7 Н·м;
• 3-й — доверните болты на 90°;
• 4-й — окончательно доверните болты на 90°.

Примечание:

Последовательность затяжки болтов крепления головки блока цилиндров указана в п.24 этой статьи.

31. Установите на автомобиль прокладку головки блока цилиндров с помощью герметика, как описано здесь.

Примечание:

Перед установкой крышки головки блока цилиндров нанесите на корпус подшипников распределительного вала герметик «LOCTITE 574». Пускать двигатель разрешается не ранее чем через 1 ч после нанесения герметика.

32. Установите на головку блока снятые детали и подсоедините к ней шланги и провода в порядке, обратном снятию.

33. Установите шкив впускного распределительного вала диском, обеспечивающим работу датчика фазы, к двигателю. Аналогично установите шкив выпускного распределительного вала.

34. Отрегулируйте натяжение ремня ГРМ (привода газораспределительного механизма) и тепловые зазоры в клапанах.

35. После регулировки установите все снятые детали и узлы в порядке, обратном снятию.
